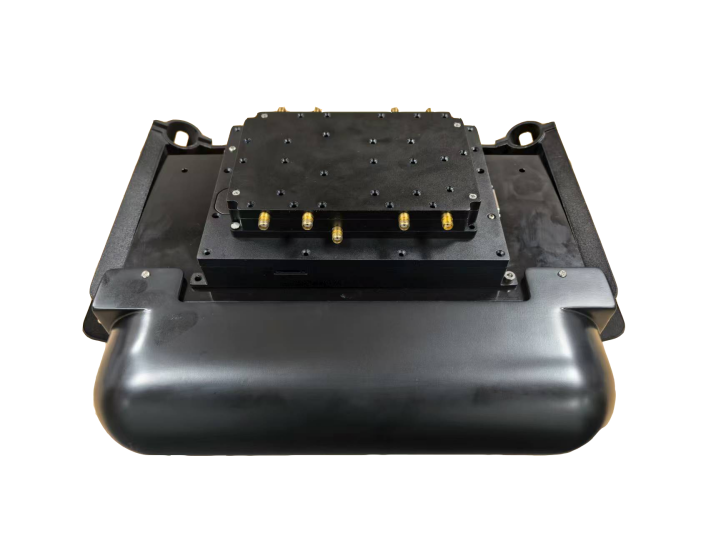

1、高精度辐射源定位识别系统——无人机平台

产品介绍

QY-ER-100辐射源/干扰源定位与识别系统采用先进宽带信号侦测技术、被动合成孔径定位方法、软件无线电实时处理等技术， 可实现宽覆盖域、高精度和高灵敏度的米级高分辨辐射源/干扰源定位与识别。系统具备对雷达辐射源、星链终端、GNSS干扰源、低小慢无人机等目标信号的。

本系统采用国内首创被动合成孔径定位技术，采用小孔径天线实现了米级高分辨定位能力。辐射源定位载荷具备体积小、重量轻、低功耗、地面测控平台应用设计一体化等优点，便于简化实施操作和多场景灵活快速部署。

1）系统性能指标

指标项	指标参数
测量频谱范围	300MHz-8GHz（可扩展至18GHz）
测向精度	≤2︒RMS
定位精度	1% * R（CEP50）
侦察瞬时带宽	≥200MHz
探测距离	10km@典型无人机；50km@典型防空/反无雷达；10km@GNSS干扰源；5km@星链终端
干扰瞬时带宽	5/10/20/80/300MHz可配置
干扰样式	压制干扰、梳谱干扰、瞄准式干扰、跳频跟踪干扰、扫频干扰
发射功率	每路≥30W（可设置）
响应时间（检测、识别、定位）	3s
载荷显控系统	地面加固测控台实时配置侦测和定位任务，实时显示分析频谱，实时地图显示定位信息
跟踪干扰最大跳频速率	1000跳/秒；
定位目标数	≥8个

2）载荷终端规格参数

指标项	指标参数
数据接口	大疆E-Port V2 标准云台接口、LAN * 1、RS422 * 2 、RS232 * 1
E-Port V2	UART * 1，USB3.0 * 1，PPS * 1，DC输入 * 1
调试接口	JTAG * 1
射频接口	RF输入 * 4，RF输出 * 2，SYSREF输入 * 1，参考时钟输入 * 1
供电	18-32V
功耗	50W
尺寸	185mm * 135mm * 50mm
重量	≤2kg
工作温度	-20~60℃
湿度	≤95%(25℃时)
振动	6G随机振动，10~2000Hz
冲击	20G峰值，11ms持续时间
其它	防锈蚀、防霉变、防盐雾、防风沙、低气压设计

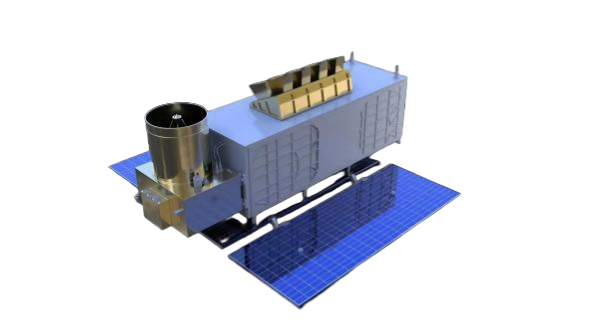

2、高精度辐射源定位识别系统-卫星平台

产品介绍

面对现代电子战态势感知重大需求，开展非相参合成孔径辐射源新体制定位仪器创新研究。

1）突破非相参合成孔径定位系统测量误差校正技术，使得辐射源定位精度达到公里级。

2）突破目标方位-距离分数域二维聚焦处理技术，为辐射源定位提供一种高精度定位方法。

3）突破非匀速直线运动下后向投影一步定位方法，定位响应时间缩短至秒级。

性能指标

辐射源测量频谱范围	2~18GHz
辐射源信号类型	脉冲体制雷达辐射源；PSK/QAM/CDMA/OFDM调制体制通信辐射源
瞬时带宽	＞200MHz
单星辐射源定位精度	5km@2GHz以下；2km@2GHz以上
单星辐射源定位灵敏度	-85dBm@37.5MHz
配置GPU算力单元	具备在轨分选、定位、识别功能
单机重量	＜3kg
功耗	＜70W
