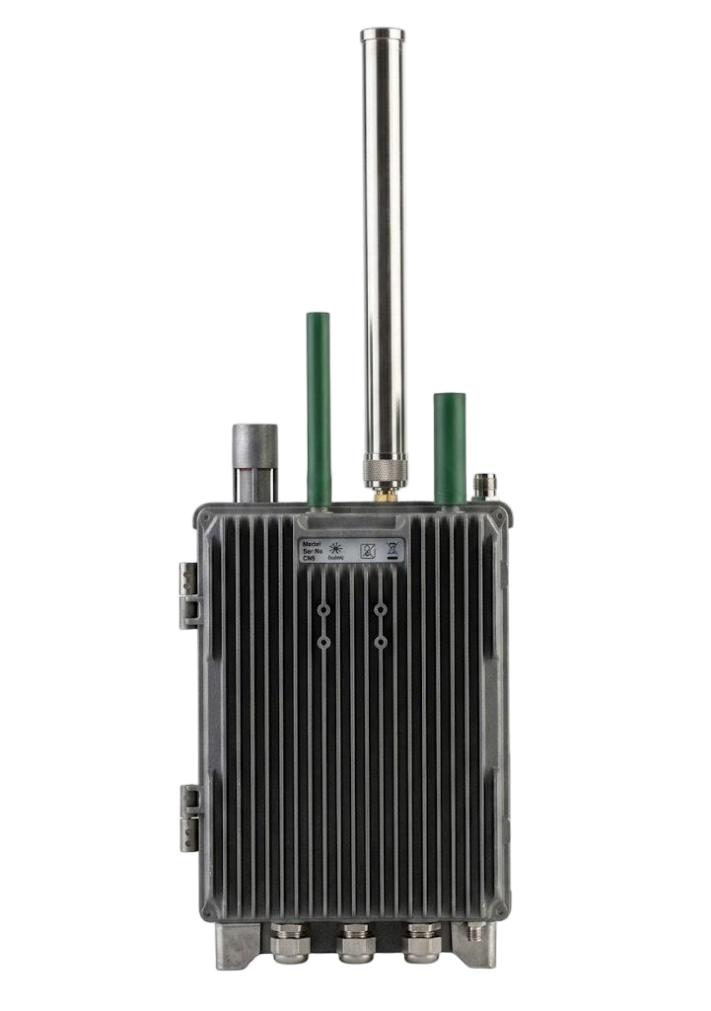

1、无线电侦测设备：

产品介绍：

本系统是一套基于被动射频侦收与TDOA组网的无人机侦测定位为主的无线电电磁频谱侦测设备，采用全频段全向侦察天线架构、高性能数字信号处理平台与AI信号解析软件，实现对消费级及工业级无人机遥控、图传、数据链信号的宽频段监测、高精度定位与目标识别。

系统覆盖 30MHz ~ 18GHz 侦察频段，支持单站RID解析与多站 TDOA 组网定位，具备认知无线电、信号指纹识别、RID/DID 解析与干扰协同能力，适用于低空安全防护、重点区域管控、重大活动保障等场景，具备快速部署、全天候工作、抗干扰能力强等特点。

主要技术指标：

指标项	指标参数
侦收频段覆盖	30MHz ~ 18GHz
最低调谐分辨率	1 Hz
侦收半径	≥ 1 km
RID/DID 报文解析作用距离	2 ~ 5 km（随环境与机型差异）
侦测方向覆盖	水平 360°，俯仰 3dB 天线波束宽度
定位精度	＜ 10 m（RID/DID 解析）
响应时间	＜ 3 s
时差测量精度（RMS）	≤ 50 ns
在库无人机机型识别准确率	＞ 90%
非标无人机识别准确率	＞ 80%
多目标探测	≥ 30 架次

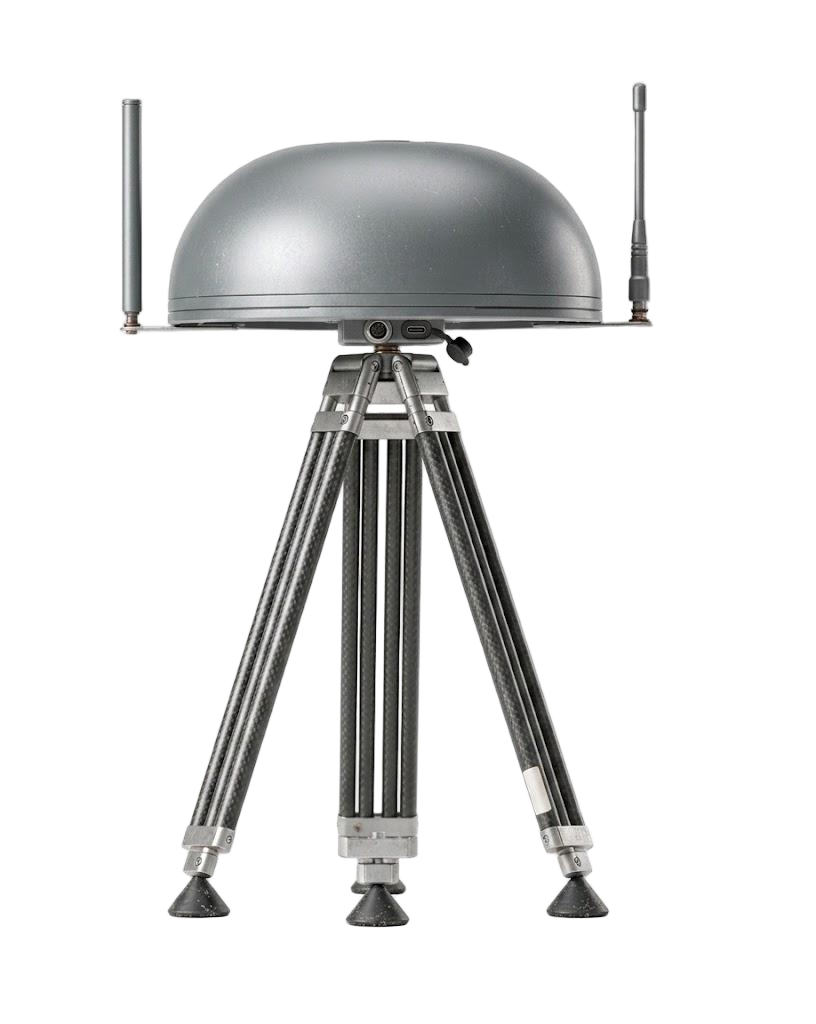

2、无线电侦测测向设备：

主要功能：

具备无线电信号频谱监测功能	单站具备无人机双向链路测向功能，多站（≥2站）具备 AOA 定位功能
多站（≥3站）具备 TDOA 组网定位功能	具备国内国际 RID 协议信号解析功能
具备主流无人机通信控制协议解析功能	具备在库无人机类型识别功能
具备非在库无人机链路识别功能	黑白名单无人机识别功能
具备设备姿态测量和自定位功能	具备无人机的航迹拟合能力
具备 IQ 数据、FFT 频谱数据、协议解析数据的采集、存储、回放能力	具备与干扰设备协同工作能力

主要技术指标：

指标项	指标参数
侦收频段覆盖	30MHz ~ 18GHz
测向频段范围	300MHz ~ 8GHz
最低调谐分辨率	1 Hz
侦收半径	≥ 5 km
测向/分析带宽	分析带宽 ≥ 320 MHz
瞬时带宽	160 MHz
RID/DID 报文解析作用距离	2 ~ 5 km（随环境与机型差异）
侦测方向覆盖	水平 360°，俯仰 3dB 天线波束宽度
测向精度	≤ 3°（RMS）
定位精度	＜ 10 m（RID/DID 解析）
响应时间	＜ 3 s
时差测量精度（RMS）	≤ 50 ns
在库无人机机型识别准确率	＞ 90%
非标无人机识别准确率	＞ 80%
多目标探测	≥ 30 架次

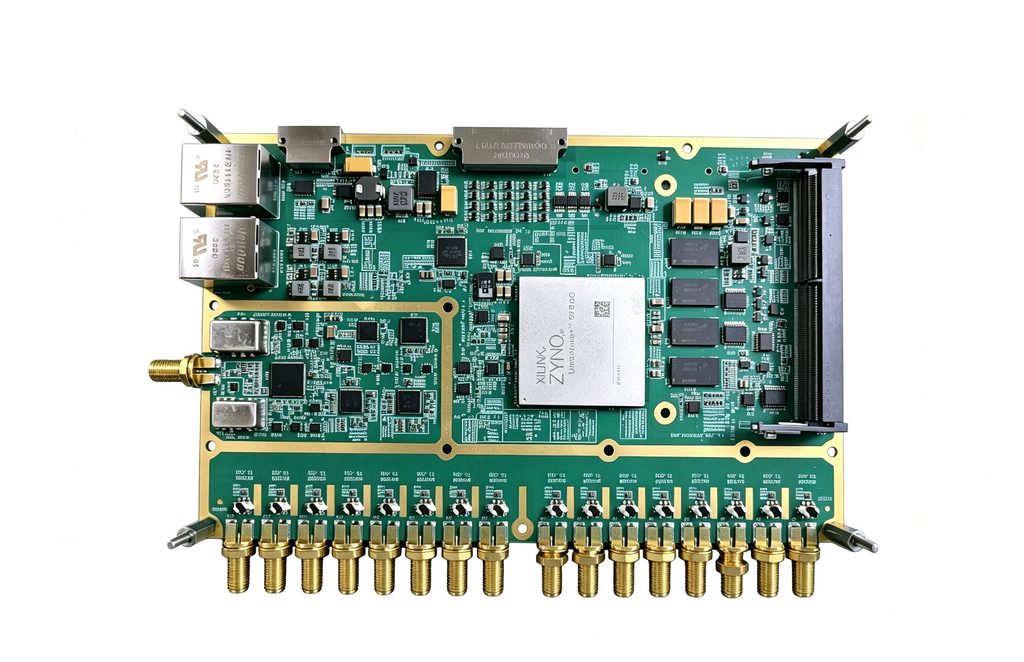

3、核心数字处理模块

产品概述：

RFSOC47DR数字板卡基于AMD Xilinx Zynq® UltraScale+™ RFSoC Gen3系列XCZU47DR芯片设计，单芯片集成8路14-bit RF-ADC、8路14-bit RF-DAC、高性能FPGA可编程逻辑以及四核ARM Cortex-A53处理子系统。板卡采用射频直接采样架构，射频输入输出频率响应全面支持6GHz以下频段，适用于5G通信、相控阵雷达、卫星通信、软件无线电、测试测量等高性能RF应用领域。

主要技术参数：

项目	规格
主芯片	XCZU47DR
频率范围	10MHz~6GHz
AD/DA通道	8收8发
PS端DDR4	2GB
PL端DDR4	2GB
QSPI Flash	128MB
eMMC Flash	8GB
NVMe接口	支持M.2 NVMe SSD
PCIE接口	支持NVIDIA Jetson Orin
